原材料準備：根據齒輪軸的使用要求和性能特點，選擇合適的材料，如合金鋼20CrMnTi、40Cr等。原材料需進行嚴格的檢驗，包括化學成分分析、硬度檢測、探傷檢查等，以確保材料的質量和性能符合要求。檢驗合格后，將原材料切割成合適的坯料尺寸，為后續加工做好準備。

鍛造：對坯料進行鍛造，通過加熱坯料至合適的鍛造溫度范圍，利用鍛造設備施加外力，使金屬材料產生塑性變形，從而金屬的內部組織，使其更加致密均勻，提高材料的強度和韌性。同時，鍛造過程也能初步形成齒輪軸的大致形狀，為后續的機械加工減少余量，提高加工效率。

機械加工

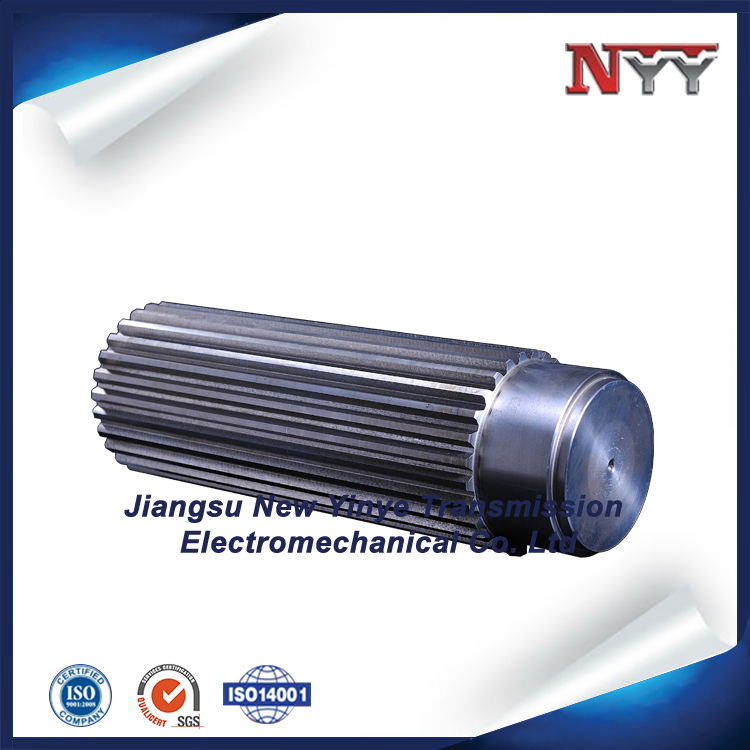

粗加工：進行車削加工，將坯料裝夾在車床上，按照設計尺寸對軸的外圓、端面等進行粗車，留出的加工余量。然后進行鉆中心孔，為后續的加工提供定位基準。接著使用銑床對花鍵部分進行粗銑，加工出花鍵的大致輪廓。對于齒輪部分，采用滾齒工藝進行粗加工，使用滾齒機按照設計的模數、齒數等參數，滾切出齒輪的齒形，此時的齒形精度相對較低，需后續進一步加工。

半精加工：對粗加工后的零件進行半精車，進一步提高軸的外圓和端面的尺寸精度和表面粗糙度。同時，對花鍵和齒輪進行半精加工，如采用插齒或剃齒工藝對齒輪進行加工，以提高齒形精度和表面質量。對于花鍵，可采用拉削或精銑的方法，進一步修正花鍵的尺寸和形狀精度。

精加工：采用高精度磨床對軸的外圓、花鍵及齒輪進行磨削加工。對于外圓，通過精密外圓磨床，將軸的外圓尺寸精度控制在較高水平，表面粗糙度達到Ra0.2-Ra0.8μm。對于花鍵，使用花鍵磨床進行磨削，控制花鍵的鍵寬、鍵長、小徑、大徑等尺寸精度，形位公差如直線度、同軸度等可達到±0.005mm以內。對于齒輪，采用精密磨齒機進行磨齒加工，使齒輪精度達到ISO1328標準中的4級至6級精度，齒形、齒向誤差能控制在極小范圍內，例如齒形誤差可控制在±0.02mm以內。

熱處理：根據齒輪軸的性能要求，進行相應的熱處理。常見的熱處理工藝有滲碳淬火、調質處理等。例如，對于承受較大沖擊載荷和磨損的齒輪軸，通常采用滲碳淬火工藝。將零件放入滲碳爐中，在的溫度和氣氛下進行滲碳，使零件表面獲得高的含碳量，然后進行淬火和低溫回火，使零件表面具有高硬度、高性和良好的性能，而心部仍保持足夠的強度和韌性。在熱處理過程中，需控制加熱溫度、保溫時間、冷卻速度等參數，以確保熱處理質量的穩定性和一致性。

表面處理：為了進一步提高齒輪軸的性、耐腐蝕性和表面硬度等性能，可對其進行表面處理。常見的表面處理方法有氮化、鍍硬鉻等。氮化處理是在溫度下使氮原子滲入零件表面，形成一層硬度高、性好的氮化層，能提高零件的表面硬度、抗咬合性和性。鍍硬鉻則可以提高零件表面的硬度和光潔度，降低摩擦系數，同時也能增強零件的耐腐蝕性。

精密測量與質量檢測：在加工過程的各個環節，都要進行嚴格的測量和檢測。使用高精度的測量儀器，如三坐標測量儀、齒輪測量中心等，對零件的尺寸、形位公差、齒形齒向等參數進行測量，確保各項指標符合設計要求。同時，采用金相顯微鏡對材料的金相組織進行分析，檢查熱處理后的組織是否符合要求。此外，還需進行硬度檢測、探傷檢測等，以全面評估零件的質量和性能。對于檢測出的不合格產品，及時進行分析和處理，找出原因并采取相應的改進措施，以避免批量性的質量問題。

裝配與調試：將加工好的精密花鍵齒輪軸與其他相關零部件進行裝配，裝配過程中要嚴格按照裝配工藝要求進行操作，確保各個零件的安裝位置準確無誤。裝配完成后，對整個傳動系統進行調試，檢查齒輪軸的運轉情況，包括轉動靈活性、傳動精度、噪聲等指標。如有問題，及時進行調整和，直至整個系統達到設計要求的性能指標。

設計參數

高速齒軸

通常采用較小的模數和較多的齒數，以減小齒輪的尺寸和重量，降低轉動慣量，有利于提高轉速。

為了保證在高速運轉時的平穩性和可靠性，齒形精度要求較高，一般會采用較為復雜的修形技術，如齒頂修緣、齒向修形等，以減小振動和噪聲。

軸的直徑相對較細，以減輕重量，但需要保證足夠的強度和剛度，通常會選用高強度的合金鋼材料，并進行適當的熱處理，如滲碳淬火等，以提高齒面硬度和芯部韌性。

低速齒軸

常采用較大的模數和較少的齒數，這樣可以增加齒輪的承載能力，適應低速大扭矩的工作條件。

對齒形精度的要求相對較低，但對齒根強度和齒面性要求較高，通常會通過增加齒厚、優化齒根過渡曲線等方式來提高齒根強度，采用合適的表面處理工藝，如氮化、鍍硬鉻等，來提高齒面的性。

軸的直徑一般較粗，以承受較大的扭矩和彎矩，材料選擇上更注重強度和韌性，如中碳鋼或中碳合金鋼，經過調質處理或正火處理，以獲得較好的綜合力學性能。

制造工藝

高速齒軸

加工精度要求高，需要使用高精度的加工設備和先進的加工工藝，如數控滾齒機、剃齒機、磨齒機等，以保證齒形和齒向的精度。

熱處理工藝要求嚴格，滲碳淬火過程中要控制碳濃度、淬火溫度和冷卻速度等參數，以獲得均勻的滲碳層和良好的金相組織，提高齒面硬度和性，同時保證芯部的韌性。

表面質量要求高，通常會進行精細的磨削和拋光處理，以降低齒面粗糙度，減少摩擦和磨損，提高傳動效率。

低速齒軸

加工工藝相對簡單一些，但在齒根加工和表面處理方面有要求。例如，在齒根加工時，為了提高齒根強度，可能會采用專門的刀具和加工方法，如采用大圓角滾刀加工齒根過渡曲線。

表面處理以提高性和耐腐蝕性為主，氮化處理是一種常用的方法，通過在齒面形成一層硬度高、性好的氮化層，可以提高齒面的性和抗咬合能力。

應用場景

高速齒軸

常用于高速傳動的機械設備中，如航空發動機、燃氣輪機、高速離心機、高速電梯等。在這些設備中，需要通過高速齒軸將動力地傳遞到各個部件，同時要求齒軸具有良好的動態性能和可靠性，以保證設備在高速運轉時的穩定性和性。

低速齒軸

廣泛應用于低速重載的傳動系統中，如礦山機械、冶金機械、建筑機械、船舶推進系統等。這些設備需要齒軸能夠承受較大的扭矩和載荷，以實現重物的提升、物料的輸送、船舶的推進等功能。

需求溝通：客戶與定制廠商就非標齒輪定制的使用場景、性能要求、安裝方式、傳動比、精度等級等進行詳細交流，提出具體的技術參數和要求。

初步設計：廠商根據客戶需求，利用專業的齒輪設計軟件進行初步設計，給出齒輪的大致結構、尺寸參數、材料選用等方案，并向客戶提供設計圖紙和相關技術說明，供客戶審核。

方案確認：客戶對設計方案進行評估，提出修改意見或確認方案。雙方就設計細節進行溝通和調整，直至達成一致，形成終的設計方案。

原材料采購：根據確定的設計方案，采購符合要求的原材料，如的碳鋼、合金鋼等。原材料需經過嚴格的檢驗，確保其化學成分、力學性能等指標滿足齒輪的使用要求。

毛坯制造：通過鍛造、鑄造等工藝將原材料加工成齒輪的毛坯。鍛造毛坯可獲得的力學性能和纖維組織，適用于承受較大載荷的齒輪；鑄造毛坯則適用于形狀復雜、批量較大的齒輪。毛坯制造完成后，需進行的熱處理，如正火、退火等，以材料的切削性能和組織狀態。

機械加工：對齒輪毛坯進行粗加工和精加工，包括車削、銑削、鉆削等工序，以加工出齒輪的外圓、內孔、鍵槽等部位。然后進行齒形加工，常用的方法有滾齒、插齒、剃齒等，以形成的齒形。對于高精度要求的齒輪，還需進行磨削加工，以提高齒面的精度和表面質量。

熱處理：根據齒輪的性能要求，對加工后的齒輪進行熱處理，如淬火、回火、滲碳、氮化等。熱處理可以提高齒輪的硬度、強度、性和性能，滿足其在不同工況下的使用要求。

表面處理：為了提高齒輪的耐腐蝕性、性和潤滑性能，可對齒輪進行表面處理，如鍍硬鉻、鍍鎳、磷化、發黑等。表面處理還可以齒輪的外觀質量。

質量檢測：采用多種檢測手段對齒輪進行全面的質量檢測，包括尺寸精度測量（如用卡尺、千分尺、三坐標測量儀等測量齒輪的各項尺寸）、齒形齒向精度檢測（使用齒輪測量中心等專業設備）、硬度檢測（采用洛氏硬度計、維氏硬度計等）、金相組織分析等。只有各項指標都符合設計要求的齒輪才能進入下一道工序。

裝配與調試：將加工好的齒輪與其他相關零部件進行裝配，形成完整的傳動裝置。裝配過程中，需對齒輪的安裝精度、嚙合間隙等進行調整和檢測，確保傳動裝置的性能符合要求。

包裝與交付：對裝配調試合格的齒輪或傳動裝置進行包裝，采用合適的包裝材料和方式，防止在運輸和儲存過程中受到損壞。然后按照合同約定的方式和時間將產品交付給客戶，并提供相關的技術資料和售后服務。

加工精度

精密磨齒加工：能夠達到很高的精度等級，通常可達到ISO1328標準中的4級至6級精度甚至更高。這是因為精密磨齒加工采用了高精度的磨齒設備、先進的加工工藝和的測量系統，能夠對齒輪的齒形、齒向、齒距等參數進行控制和修正，從而保證齒輪的高精度。

普通磨齒加工：精度相對較低，一般能達到ISO1328標準中的7級至9級精度。普通磨齒加工設備的精度和控制系統的分辨率有限，在加工過程中產生的誤差相對較大，難以對齒輪的各項參數進行精細調整和控制。

表面質量

精密磨齒加工：可以獲得非常好的表面質量，齒面粗糙度通常能達到Ra0.2-Ra0.8μm。在精密磨齒過程中，通過優化磨削參數、采用精細的磨具以及進行精密的表面處理工藝，能夠齒面的刀痕、裂紋等缺陷，使齒面更加光滑平整，從而提高齒輪的性、性和傳動效率。

普通磨齒加工：表面質量相對較差，齒面粗糙度一般在Ra1.6-Ra3.2μm左右。由于普通磨齒加工在磨削過程中的控制精度不如精密磨齒，磨具的粒度和修整精度也相對較低，因此齒面會留下較明顯的磨削痕跡，表面平整度和光潔度不如精密磨齒加工。

加工效率

精密磨齒加工：加工效率相對較低。為了保證加工精度和表面質量，精密磨齒加工通常需要采用多次磨削、精細修整磨具等工藝，加工過程較為復雜，加工時間較長。此外，高精度的磨齒設備往往需要較長的調試和準備時間，也會影響整體加工效率。

普通磨齒加工：加工效率較高。普通磨齒加工工藝相對簡單，磨削參數的調整范圍較大，可采用較大的磨削進給量和較高的磨削速度，能夠在較短時間內完成齒輪的加工。而且普通磨齒設備的操作相對簡便，調試和準備時間較短，適合批量生產。

加工成本

精密磨齒加工：加工成本較高。這是因為精密磨齒加工需要使用高精度的磨齒設備，設備價格昂貴，維護成本也較高。同時，為了保證加工精度，需要使用高質量的磨具和先進的測量儀器，并且對操作人員的技術水平要求較高，這些因素都增加了加工成本。

普通磨齒加工：加工成本相對較低。普通磨齒加工設備價格相對便宜，磨具和測量儀器的成本也較低，對操作人員的技術要求相對不高。此外，由于加工效率較高，單位時間內的產量較大，能夠分攤設備折舊、人工等成本，因此加工成本相對較低。

適用范圍

精密磨齒加工：適用于對齒輪傳動精度、平穩性和可靠性要求的場合，如航空航天、高速列車、精密機床、工業機器人等領域。在這些領域中，齒輪的高精度和良好的表面質量對于設備的性能和可靠性至關重要，只有采用精密磨齒加工才能滿足其嚴格的技術要求。

普通磨齒加工：適用于一般精度要求的齒輪加工，如普通機械傳動、農業機械、工程機械等領域。在這些領域中，對齒輪的精度要求不是特別高，普通磨齒加工能夠滿足其使用要求，并且具有較高的性價比。
